Introdução

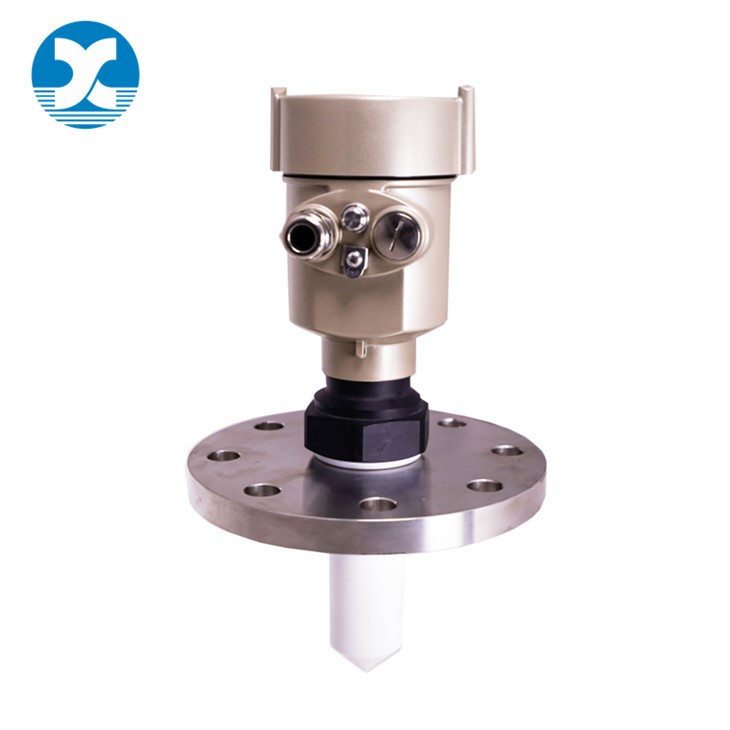

O sensor de nível de radar de 26 GHz é um-dispositivo de medição de nível de líquido sem contato que usa tecnologia de radar de micro-ondas para medir com precisão o nível de líquido, sólido ou lama em tanques, silos ou contêineres.
Características
Medição de{0}alta precisão
O sensor de nível de radar de 26 GHz opera em uma frequência de 26 GHz, permitindo medição de alta-resolução e alta{3}}precisão de níveis de líquidos, sólidos e lamas.
Medição sem{0}}contato
Este sensor opera sem contato com o material a ser medido, evitando desgaste e contaminação.
Medição precisa em aplicações complexas
Nossos produtos podem realizar medições em condições complexas, incluindo líquidos espumosos, líquidos agitados e substâncias de alta-viscosidade.
Distância=Tempo x Velocidade / 2
A distância calculada é convertida linearmente para corrente de 4 mA a 20 mA. Opcionalmente, as informações podem ser enviadas via RS232 ou RS485 para um PC para processamento.
A medição da distância é então usada para determinar o nível da substância no tanque.
|
XYRD9002-NCR |
XYRD9003-NCR |
|
|
Aplicações |
Resistência à temperatura Anti-condensação líquidos altamente corrosivos |
Blocos sólidos e partículas sólidas |
|
Faixa de medição |
0...30m |
0...70m |
|
Conexão de processo |
Suporte/Flange |
Flange |
|
Temperatura do processo |
-40...250 graus |
-40...500 graus |
|
Pressão do processo |
-0,1...4,0MPa |
pressão normal |
|
Precisão |
±5mm |
±5mm |
|
Resolução |
±1mm |
±1 mm |
|
Freqüência |
26 GHz |
26 GHz |
|
Material molhado |
304/316+PTFE |
304/316+PTFE |
|
Material de habitação |
Liga de alumínio + revestimento em pó de metal anti-corrosão, aço inoxidável |
Liga de alumínio + revestimento em pó de metal anti-corrosão, aço inoxidável |
|
Operação e programação de campo |
Visor de matriz de pontos 128 × 64/4 teclas |
Visor de matriz de pontos 128 × 64/4 teclas |
|
software configurável para configuração de PC |
software configurável para configuração de PC |
|
|
Classe de proteção |
IP67 |
IP67 |
|
À prova de-explosão |
Ex ia IIC T6 Ga Ex db IIC T6 Gb |
Ex ia IIC T6 Ga Ex db IIC T6 Gb |
|
Saída de sinal |
4...20mA+HART OU RS-485 |
4...20mA+HART OU RS-485 |
|
Fornecer |
2 fios/4 fios (DC24V) |
2 fios/4 fios (DC24V) |
|
Temperatura ambiente |
-40...80 graus |
-40...80 graus |
|
Interface elétrica |
M20*1,5/1/2NPT |
M20*1,5/1/2NPT |
|
Características |
A antena de chifre, usada principalmente na medição de líquidos e lamas, é amplamente utilizada, com desempenho de alto custo e sinal forte, e é adequada para a maioria das condições de trabalho com líquidos. |
O módulo eletrônico amplificador duplo é usado para medir o meio sólido ou dielétrico com baixo número de constante dielétrica. Possui características de grande alcance, sinal forte e resistência a interferências secas (poeira). |
|
XYRD9001-NCR |
XYRD9006-NCR |
|
|
Aplicativos |
Todos os tipos de líquidos altamente corrosivos |
líquido fortemente corrosivo |
|
Faixa de medição |
0...20m |
0...30m |
|
Conexão de processo |
Rosca/Flange |
Flange |
|
Temperatura do processo |
-40...120 graus |
-40...150 graus |
|
Pressão do processo |
-0,1...0,3 MPa |
pressão normal |
|
Precisão |
±5mm |
±5mm |
|
Resolução |
±1mm |
±1mm |
|
Freqüência |
26GHz |
26GHz |
|
Material molhado |
304/316+PTFE |
304/316+PTFE |
|
Material de habitação |
Liga de alumínio + revestimento em pó de metal anti-corrosão, aço inoxidável |
Liga de alumínio + revestimento em pó de metal anti-corrosão, aço inoxidável |
|
Operação e programação de campo |
Visor de matriz de pontos 128 × 64/4 teclas |
Visor de matriz de pontos 128 × 64/4 teclas |
|
software configurável para configuração de PC |
software configurável para configuração de PC |
|
|
Código IP |
IP67 |
IP67 |
|
À prova de-explosão |
Ex iaⅡC T6 Ga Ex dbIIC T6 Gb |
Ex iaⅡC T6 Ga Ex dbIIC T6 Gb |
|
Saída de sinal |
4...20mA+HART OU RS-485 |
4...20mA+HART OU RS-485 |
|
Fornecer |
2 fios/4 fios (DC24V) |
2 fios/4 fios (DC24V) |
|
Temperatura ambiente |
-40...80 graus |
-40...80 graus |
|
Interface elétrica |
M20*1,5/1/2NPT |
M20*1,5/1/2NPT |
|
Características |
A antena é feita de PTFE, que é adequada para ambientes corrosivos, medição sem{0}}contato, sem poluição, tamanho pequeno, peso leve e instalação conveniente. O comprimento da haste dos produtos convencionais é 100 mm \\ 150 mm \\ 200 mm. |
Este produto é usado principalmente para medir condições de turbidez de líquidos, porque o formato da antena adota uma antena cônica planar, com bom efeito anti{0}}condensação, a superfície do líquido é de material PTFE, amplamente utilizado em altas temperaturas (220 graus abaixo), fortes condições de turbidez, a área cega tem uma vantagem absoluta sobre apenas a antena de chifre (200 mm). |
|
XYRD81-Hidrologia |
|
|
Aplicações |
Controle de enchentes de rios e lagos, canais, reservatórios |
|
Faixa de medição |
0...30m |
|
Conexão de processo |
G1-1/2 Rosca/Suporte/Flange |
|
Temperatura do processo |
-40...100 graus |
|
Pressão do processo |
pressão normal |
|
Precisão |
±5mm |
|
Resolução |
±1mm |
|
Freqüência |
26 GHz |
|
Material de habitação |
Alumínio |
|
Operação e programação de campo |
Visor de matriz de pontos 128 × 64/4 teclas |
|
software configurável para configuração de PC |
|
|
Código IP |
IP67 |
|
À prova de-explosão |
Ex ia ⅡC T6 Ga; Ex db IIC T6 Gb |
|
Saída de sinal |
4...20mA+HART OU RS-485 |
|
Fornecer |
2 fios/4 fios (DC24V) |
|
Interface elétrica |
M20*1,5/1/2NPT |
|
XYRD82-Hidrologia |
|
|
Aplicativos |
Controle de enchentes de rios e baixios de lagos |
|
Faixa de medição |
0...70m |
|
Conexão de processo |
Suporte de quilha |
|
Temperatura do processo |
-40...100 graus |
|
Pressão do processo |
pressão normal |
|
Precisão |
±5mm |
|
Resolução |
±1mm |
|
Freqüência |
26 GHz |
|
Material de habitação |
Alumínio fundido/plásticos |
|
Operação e programação de campo |
Visor de matriz de pontos 128 × 64/4 teclas |
|
software configurável para configuração de PC |
|
|
Código IP |
IP67 |
|
À prova-de explosão |
Ex ia ⅡC T6 Ga; Ex db IIC T6 Gb |
|
Saída de sinal |
4...20mA+HART OU RS-485 |
|
Fornecer |
2 fios/4 fios (DC24V) |
|
Interface elétrica |
M20*1,5/1/2NPT |
