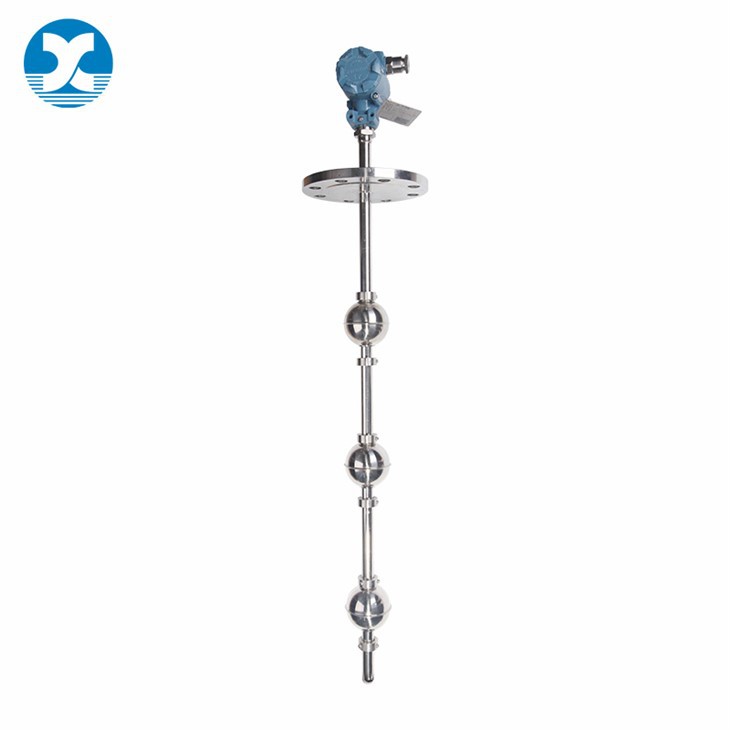

Princípio de funcionamento do interruptor flutuante magnético
Um ou mais interruptores reed magnéticos são fixados em um conduíte fechado e não{0}}magnético. E então o tubo passa por uma ou mais esferas flutuantes que são ocas por dentro e fixadas com ímãs de anel permanente, e as esferas flutuantes flutuam para cima e para baixo em uma determinada faixa sob a ação da flutuabilidade líquida. O ímã dentro da boia atrai os contatos do reed switch para gerar a ação de abertura e fechamento.
Ao se aproximar do reed switch, o contato do reed switch é fechado (ON) sob a ação da força magnética. Por outro lado, quando o flutuador se afasta do interruptor reed, os contatos são desconectados (OFF), emitindo assim um ou mais sinais de interruptor (ON) ou OFF (OFF) para avisos de alarme ou controle remoto.
Aplicações da chave flutuante magnética
Medição de nível de gás natural liquefeito
Controle de nível farmacêutico ou alimentar
Monitoramento da posição da comporta de água
Água potável, tratamento de esgoto
Controle de processos químicos
Indicação de controle do nível de óleo do tanque de óleo
Controle de nível de líquido
|
Princípio |
Contatos reed controlados magneticamente |
|
Interruptores |
1...4 |
|
Mudar status |
Normal aberto (NA), Normal fechado (NC) |
|
Ação flutuante |
Controle ascendente, controle descendente |
|
Capacidade de contato |
Máx.230V AC70VA, DC50W (para prova-EX 24 VCC 150 mA) |
|
Densidade média |
ρ Maior ou igual a 0,5g/cm³ |
|
Temperatura do processo |
Máx.120 graus |
|
Pressão do processo |
0...4,0 MPa (Dependendo do tipo de montagem e tipo-de flutuação, material) |
|
Material molhado |
304, 316L, Titânio, PVC, PP, PVDF/PTFE |
|
L máx. |
3000 mm |
|
Código IP |
IP65 |
|
Material de habitação |
Alumínio fundido (revestido) |
|
Conexão de processo |
Flange, Rosca, Suporte |
|
Temperatura ambiente |
-30...75 graus |
|
Tubo guia |
Φ padrão de 19 mm (opcional Φ 14 mm) |
|
Flutuador |
Φ padrão de 75 mm (opcional Φ 52 mm) |
|
Conexão elétrica |
M20*1,5F (padrão) 1/2NPT-F 3/4NPT-F |
|
À prova de-explosão |
Exdb II CT4...T6Gb (opcional) |
|
UHF-DK |
Interruptor flutuante magnético |
||||||
|
Pressão de projeto |
|||||||
|
1 |
0,6 MPa |
||||||
|
2 |
1,0Mpa |
||||||
|
3 |
1,6 MPa |
||||||
|
5 |
2,5Mpa |
||||||
|
6 |
4,0Mpa |
Comunique-se com a tecnologia antes de fazer o pedido. |
|||||
|
7 |
6,4Mpa |
||||||
|
Material molhado |
|||||||
|
4 |
304 |
||||||
|
6 |
316L |
||||||
|
T |
Titânio |
||||||
|
P |
PP |
||||||
|
PVC |
|||||||
|
PVDF |
|||||||
|
PTFE |
|||||||
|
Interruptores |
|||||||
|
1 |
1 conector |
||||||
|
2 |
2 conectores |
||||||
|
3 |
3 conector |
||||||
|
4 |
4 conector |
||||||
|
Capacidade de contato |
|||||||
|
A |
Máx.230V AC70VA, DC50W |
||||||
|
B |
24 VCC 150 mA à prova de explosão- |
||||||
|
Conexão de processo |
|||||||
|
F |
Flanges>DN50 devem indicar especificações e padrões |
||||||
|
S |
Rosca> 2" deve indicar especificações e padrão, instalação direta |
||||||
|
1/2NPT 3/4NPT (+Flange, fornecido pelo usuário) |
|||||||
|
Y |
Outro por favor descreva |
||||||
|
EX |
À prova-de explosão: Exdb II CT4...T6Gb |
||||||
|
Princípio |
Contatos reed controlados magneticamente |
|
Interruptores |
1 |
|
Mudar status |
Normal aberto (NA), Normal fechado (NC) |
|
Ação flutuante |
Controle ascendente, controle descendente |
|
Capacidade de contato |
Máx.230V AC70VA, DC50W (ou 24VCC 150mA) |
|
Densidade média |
ρ Maior ou igual a 0,5g/cm³ |
|
Temperatura do processo |
Máx.120 graus |
|
Pressão do processo |
0...4MPa (Dependendo do tipo de montagem e tipo de flutuação, material) |
|
Material molhado |
304, 316L, Titânio, PVC, PP, PVDF/PTFE |
|
L máx. |
1500mm |
|
Conexão de processo |
Flange, Rosca, Suporte |
|
Temperatura ambiente |
-30...75 graus |
|
Tubo guia |
Φ padrão de 19 mm (opcional Φ 14 mm) |
|
Flutuador |
Φ padrão de 75 mm (opcional Φ 52 mm) |
|
Conexão elétrica |
Junção Hirschmann |
